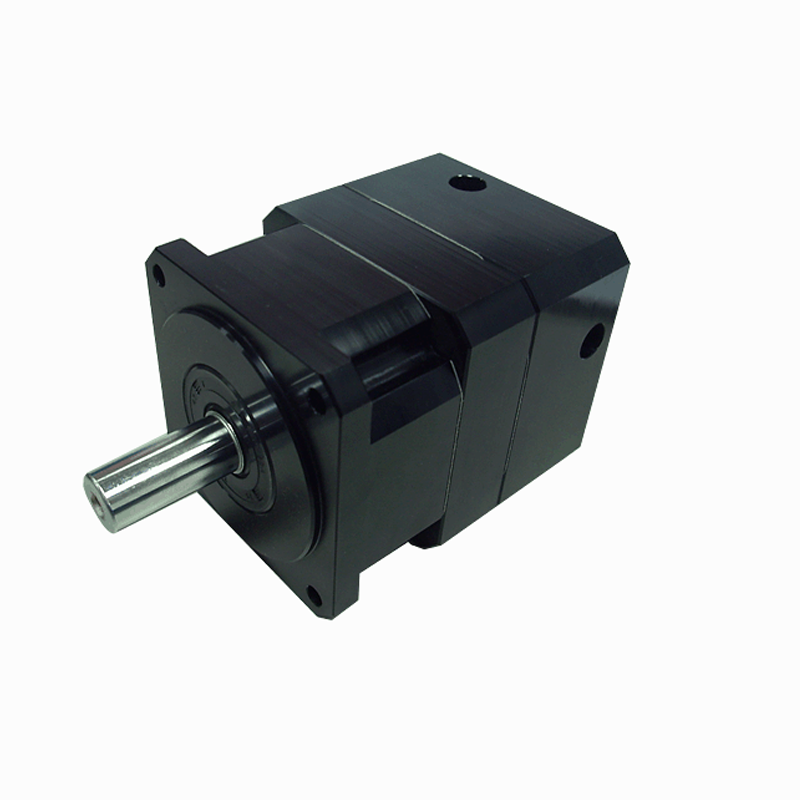

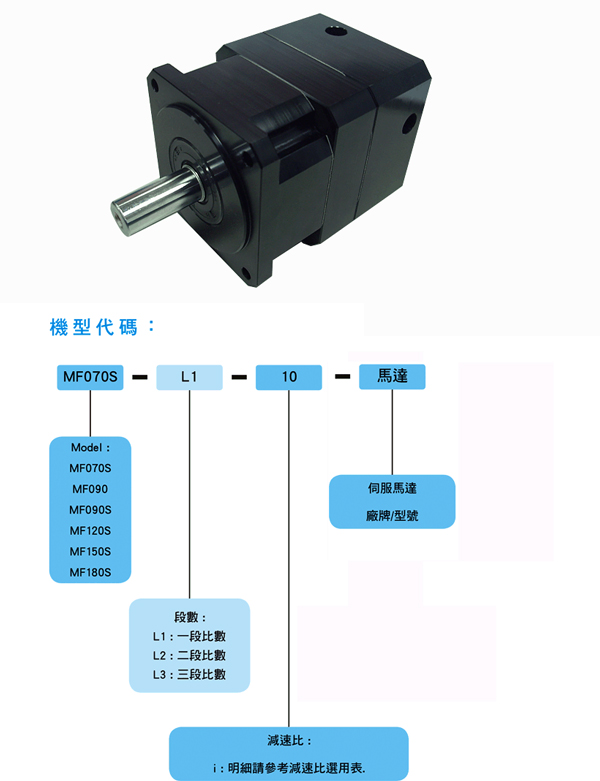

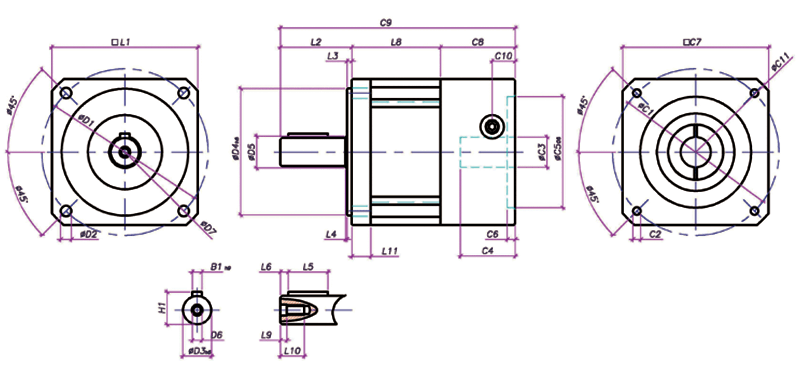

(單位:mm)

尺寸			MF090
D1	出力蓋導螺孔節圓直徑		105
D2	出力蓋導螺孔直徑		6.8
D3	出力軸直徑		18
D4	出力蓋引導凸緣直徑		80
D5	出力軸根圓直徑		20
D6	出力軸端面螺絲孔規格		M6×1P
D7	出力蓋倒圓角直徑		120
L1	出力蓋邊長		92
L2	出力軸端面到出力蓋高度		45
L3	出力蓋引導凸緣高度		3
L4	出力軸根圓高度		1
L5	鍵槽長度		25
L6	出力軸端面到鍵槽端面間隙		5
L8	本體長度	1 段	71
		2 段	99
		3 段	127
L9	出力軸端沉頭孔深度		4
L10	出力軸端固定螺絲長度		18
L11	出力蓋導螺孔深度		10
C1	入力法蘭螺絲孔節圓直徑		100
C2	入力法蘭螺絲孔規格		M6×1P
C3	馬達軸直徑		14~19
C4	馬達軸長度		42.1
C5	馬達入力引導凸緣直徑		80
C6	馬達入力引導凸緣深度		5
C7	入力法蘭邊長		92
C8	入力法蘭高度		47.1
C9	齒輪箱全長	1 段	163.1
		2 段	191.1
		3 段	219.1
C10	鎖緊孔中心距		12.5
C11	入力法蘭倒圓角直徑		120
B1	鍵槽寬度		6
H1	出力軸+鍵總高度		20.5
1. C1~C6 為公制標準馬達連接板尺寸,尺寸依搭配伺服馬達而改變.
