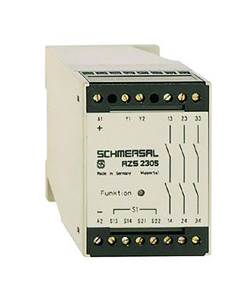

施邁賽Schmersal 安全信號處理 安全時間繼電器AZS

安全時間繼電器AZS完全設計用于安全設置預設時間。僅在單獨調整的時間段到期后，控制技術才會發布。例如，這允許打開特定的保護裝置。該系列的時間繼電器通常用于關閉系統或機器后可能發生危險情況的地方。例如，腳輪運動就是這種情況。根據外部接線與AZR或AES系列安全模塊結合使用的方式，可能會達到EN ISO 13849-1的類別3的要求。

安全時間繼電器通過預定義時間的安全設計實現接通或斷開延遲。是Z.B.使用時，如果在關閉機器或設備后可能會發生危險情況，例如由于輥?zhàn)?，輥?zhàn)拥鹊耐弦愤\(yùn)動，Schmersal的時間繼電器AZS可以在0.1 s到99分鐘之間調節，并具有三個安全觸點和兩個監測輸出。

?

安全時間繼電器：操作的結構和方式

安全繼電器模塊AZS具有冗余設計。在兩個現有通道中，都有一個安全繼電器和一個帶有編碼開關的微處理器，用于時間設置。使能路徑由兩個安全繼電器的串聯常開觸點形成。兩個防短路晶體管輔助輸出可用于報告目的。如果電機接觸器掉線，則激活時間繼電器的輸入，開始設置時間。一旦到期，將釋放并釋放AZM系列安全鎖的閥芯。之后，可以再次打開保護裝置。AZS定時繼電器還具有集成系統診斷（ISD），以確保快速，輕松地進行故障檢測。
