施邁賽Schmersal 安全鉸鏈開關

在檢查鉸鏈防護裝置的位置時，除了帶有獨立執行器的常規安全開關和具有安全功能的位置開關之外，設計人員還具有鉸鏈安全開關。除了高水平的防篡改功能外，它們還因?yàn)槠渚o湊的設計而具有優勢，因此是面向設計的機器和系統的首 選。鉸鏈安全開關位于防護門的鉸鏈側，因此非常易于安裝。

除了具有獨立執行器的常規安全開關，具有不同工作原理的安全傳感器以及具有安全功能的位置開關之外，設計人員還可以在監視可旋轉安全門的位置時選擇鉸鏈安全開關。安全開關的這種特殊設計使機器和系統的小型旋轉門和檢修活門以及重型鉸鏈門的安裝和防篡改保護變得容易。由于其極其緊湊的設計和不起眼的設計，這些安全開關適用于鉸接式防護裝置，特別是面向設計的機器和系統。

鉸鏈安全開關：結構和操作方式

安全開關中的集成凸輪使安全功能以一定角度觸發。因此，滿足了EN ISO 14119中提到的凸輪與執行器之間的可靠嚙合的要求。由于安全開關同時用作鉸鏈，因此設計人員可以根據設計省去結構元素。因此，安全功能被隱藏在鉸鏈中，從而確保了高度的操縱保護。這樣可以實現緊湊的設計，并可以方便地進入機器的工作區域。在防護門的打開側不需要開關元件。

Schmersal集團提供范圍廣泛的三種不同類型的鉸鏈安全開關：

TC 235/236系列用于維護風門和較小的旋轉門的位置監控。

TV.S系列特別適用于重型門。開關通過軸或萬向接頭固定在門鉸鏈上。

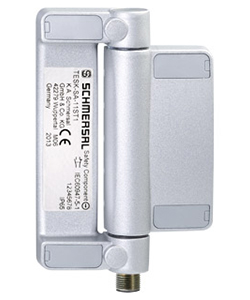

TESK和TESZ系列設計用于系統和機器的安全門上。前者以其在整個工作區域內自由調節開關角度而給人留下深刻的印象。
