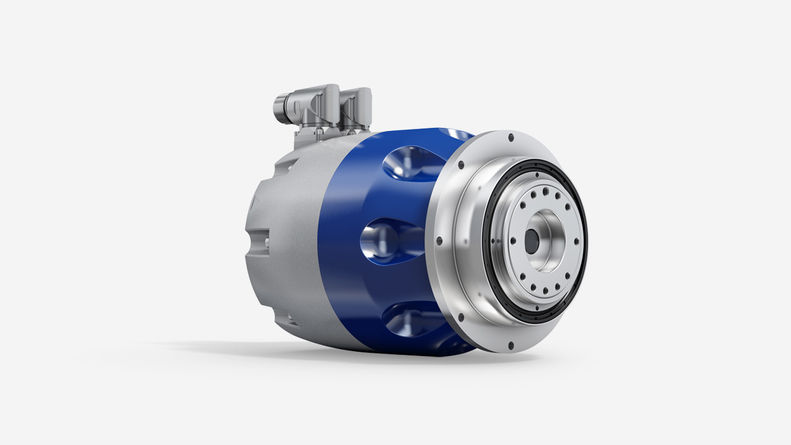

阿爾法 TPM+?旋轉伺服機電一體驅動裝置

更高生產力 - 更高效率 - 更高精度

借助 TPM+?伺服機電一體驅動裝置，您不需要離合器也能集成精密行星齒輪箱和同步伺服電機，從而使其應用更加靈活。它具備極高的功率、力矩和扭轉剛度，深得客戶喜愛。它總長度短、功率密度高、運行平穩：這將其性能提高到了新的水平 - 實用的按照性能劃分型號，確保在您所有的生產應用中都能有更高效的運行效率。

?

版本：

高度緊湊的電機/齒輪箱裝置包含精密行星齒輪箱和帶旋轉變壓器（經過 UL 認證）的永磁同步伺服電機

采用了三種適用于不同應用領域的設計

1.TPM+?動態：組合了動態電機版本與二級行星齒輪箱，適用于包裝、機器人和自動化中的旋轉應用

2.TPM+?高扭矩：組合了強大的電機與二級、三級高剛性設計的行星齒輪箱，適用于機械加工及移動大質量物體的應用

3.TPM+?功率：組合了強大的電機與一級或二級行星齒輪箱，適用于加工和搬運場合中苛刻的線性和旋轉應用

產品優勢：

1、更高的生產效率
給您的機械和工廠帶來的優勢：具有低轉動慣量、高剛性傳動系統的機電一體驅動裝置，可為您提供極高的精度和功率。生產效率大幅度提高

2、更高的效率
由于具有較低的回程間隙，輸出軸承具有較高的側傾剛度，并且電機軸集成了小齒輪，從而：可以選擇更小規格的電機，使整個傳動系統的能耗和投資成本降低。

3、更高的精度
斜齒帶來了靜音運行，而卓越的控制性能保證了您的機械設備能達到更高的精度。其結果是：真正經濟高效的產品

?

系統擴展：

• 廣泛的齒條和齒輪選擇；可根據要求將齒輪直接焊接至法蘭。
• 預裝的電源以及信號電纜（兼容拖鏈）可用于選定的伺服控制器
• simco?伺服傳動裝置帶保護等級IP20的可作為開關柜使用，帶保護等級IP65的可作為分散裝置使用。電壓范圍在24到48 VDC，max額定功率可達2 KW的simco?伺服驅動裝置可適用于高精度的應用。

技術參數：

TPM+?動態

• 5 種尺寸
• max輸出轉速為 55 到 375 RPM
• max輸出力矩為 30 到 1300 Nm
• max電機性能為 0.8 到 15.2 kW
• 安裝長度為 113 到 332 mm

TPM+?高扭矩

• 四種尺寸
• max輸出轉速為 20 到 220 RPM
• max輸出力矩為 230 到 3100 Nm
• max電機性能為 1.7 到 55.1 kW
• 安裝長度為 183 到 491 mm

TPM+?功率

• 五種尺寸
• max輸出轉速為 45 到 1500 RPM
• max輸出力矩為 15 到 1600 Nm
• max電機性能為 1.0 到 34.5 kW
• 安裝長度為 149 到 411 mm

?

可用選項：

現有以下幾項供您選擇：
??

• 強化抗腐蝕性的設計
• 永磁制動器
• EnDat 2.1 或 Hiperface 絕對值編碼器
• TTL 增量式編碼器，帶霍爾信號
• DRIVECLiQ、EnDat 2.2、Hiperface DSL（按要求提供）
• KTY 和 PTC 溫度傳感器
• 中間回路電壓為 48、320 或 560V DC
• 集成式直通插座或集成式直角插座

?
