Galaxie??機電一體驅動裝置

Galaxie??傳動系統是一款超緊湊型的機電一體驅動裝置，作為高精度傳動裝置，適用于對性能要求極高的應用中。該系統達到了前所未有的高扭轉剛度，得益于全新的齒輪箱設計，同時也可確保零背隙、極高同步精度和出色的可重復性。齒接觸表面的增大使得該緊湊型機電一體驅動裝置的力矩密度提高了數倍。?

該系統包含齒輪箱和帶標準編碼器的同步電機，電機可軸向或徑向安裝。該系統安裝方便，有全尺寸的 Galaxie??D系列和緊湊型的 Galaxie??DF 系列可選?？蛇x配件有制動器和傳感器。?

產品優勢：

• 極高的力矩密度
• 極高的扭轉剛度
• 空心軸實現高效的傳輸
• 完全免維護
• 提高同步精度
• 堅固而精密的輸出軸承
• 零回程間隙

收益：

• 運動控制可編程
• 降低調試成本
• 提高生產效率
• 更穩定的生產流程
• 新一代高性能機器
• 增強競爭力

• 5 種尺寸*
• 機電一體驅動裝置速比 i = 24
• 空心軸：26 至 75 mm
• max輸出轉速：126 rpm
• max加速力矩可達 7512 Nm
• 額定力矩高達 3130 Nm
• 扭轉剛度高達 2700 Nm/arcmin

*可根據需求定制

可用選件：

• 內置水冷
• 多種編碼器系統，可連接標準工業控制器
• PT1000、KTY 和 PTC 溫度傳感器
• 560 VDC 總線電壓（標準型）
• 可選配傳感器

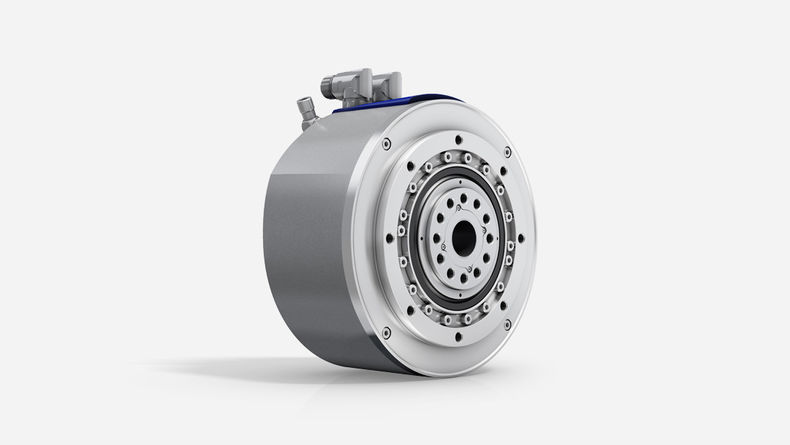

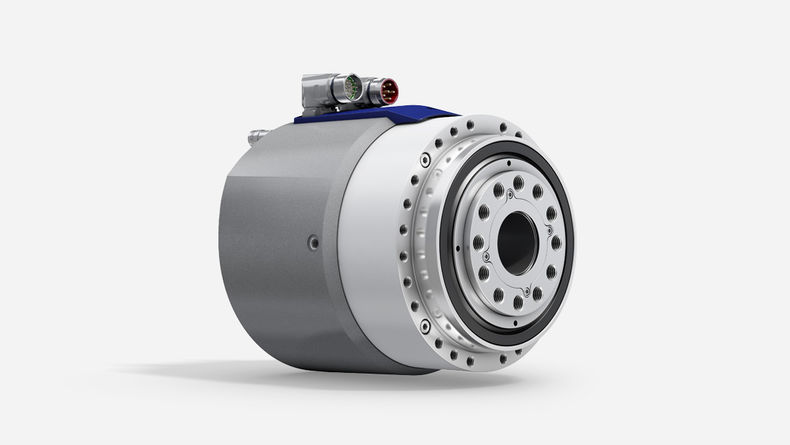

Galaxie??D – 帶軸向安裝同步伺服電機的 Galaxie??空心軸版本

• 永磁制動器

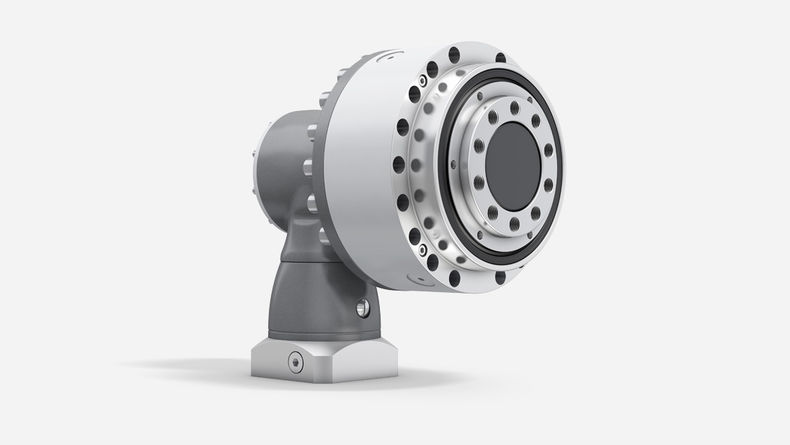

Galaxie??DF – 帶徑向安裝同步伺服電機的 Galaxie?空心軸版本，長度可縮短多達 30%
