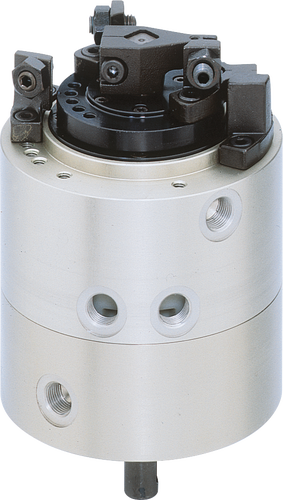

ZIMMER 擺缸和旋轉單元-氣動旋翼式氣缸SH系列

特點：

"靈活的"

??? 可移動到４個位置

兩個分別控制或同時控制的電機使您靈活的定位工件

??? 高扭矩評級

優配的安裝空間和扭力比率減少了外形干涉并為您節省了應用中的寶貴空間

??? 360°旋轉角度

想使您的應用既靈活且量身定制嗎？無極360°可調節旋轉角度幫您實現！

詳解：

1 0位置

高壓氣在1B和2B: 內部和外部葉片到0位置

2 第一個90°到中間位置的調整

高壓氣在A和 A‘：外部葉片轉到外部限位（限位塊）90 °處。

3 第二個90 °到中間位置設定

高壓氣在B和B‘：外部葉片的內部90 °限位轉到0位置。內部葉片轉到180 °位置相對。

4 第三個90°到中間位置的調整

高壓氣A和B:?外部葉片和內部葉片隨著轉動方向到90 °位置
