立即咨詢安全型聯軸器 ST系列
產品特點：
§?結構：兩段式構造用以裝配預先構造的聯軸器部件?
·???????? 部件一：嚙合段
·???????? 部件二：開關段配有彈簧預應力的嚙合滑塊和一體化固定裝置
§? 溫度范圍：-30到+ 120°C
§? 使用壽命：按照技術規范操作，安全型聯軸器可持久耐用且無需維護
§? 配合間隙：成品孔H7應該考慮并配合開關段接合
§? 材料：高強度硬化鋼（表面氧化）。
§? 重新齒嚙：通過軸向壓力，開關滑塊可以在驅動側和從動側的同步角位置處重新回到鎖定位置。

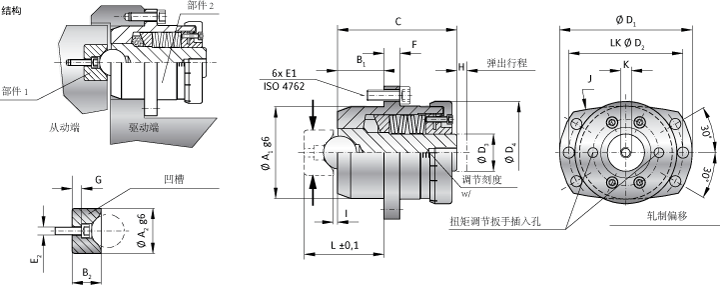

產品規格表：
產品規格ST
|
ST系列 |
? |
10 |
15 |
三十 |
70 |
||
|
切向力（KN） |
1 |
|
1-4升2-8升6-20 |
5-10升10-20升20-35 |
8-20升15-40升30-70 |
||
|
溫克爾（°） |
2 |
35 |
三十 |
三十 |
三十 |
||
|
中心直徑扭矩模塊g6（mm） |
一個1 |
28 |
40 |
70 |
90 |
||
|
定心直徑接頭插座g6（mm） |
A?2 |
18 |
24 |
34 |
44 |
||
|
定心直徑接頭插座g6（mm） |
B?1 |
15 |
20 |
35 |
45 |
||
|
定心長度接合插座 |
B?2 |
13,5 |
14 |
22 |
三十 |
||
|
總長（mm） |
C |
56 |
67 |
95 |
135 |
||
|
外徑 |
D?1 |
45 |
59 |
100 |
129 |
||
|
螺栓圓直徑 |
D?2 |
37,5 |
50 |
86 |
110 |
||
|
直徑柱塞 |
D?3 |
8 |
16 |
28 |
35 |
||
|
直徑調節螺母 |
D?4 |
32 |
44 |
75 |
92 |
||
|
螺釘/擰緊扭矩ISO 4762（mm） |
E?1 |
6xM4x12 4,5 Nm |
?6xM5x16 / 9,5 Nm? |
?6xM8x25 / 38 Nm? |
?6xM12x35 / 120 Nm? |
||
|
螺釘/擰緊扭矩ISO 4762（mm） |
E?2 |
M4x20 4,5 Nm |
M4x14 4,5 Nm |
M6x20 15,5 Nm |
M8x25 38 Nm |
||
|
法蘭厚度 |
F |
五 |
7 |
12 |
16 |
||
|
距離 |
G |
N / A |
五 |
8 |
10 |
||
|
驅動路徑 |
H |
3 |
4 |
7,5 |
10 |
||
|
距離 |
一世 |
1,5 |
2 |
3 |
4 |
||
|
半徑 |
